导航栏目 Categories
联系我们 contact us
广州来美科技有限公司
联系人：王先生
手机：13178838184
网址：www.lamyett.com
地址：广州市天河区燕都路68号102之四
流变仪,国产流变仪在陶瓷行业的应用
添加时间：2021-03-22 11-51-07 作者：chenhui
本应用根据不同的釉料配方进行流变曲线测试，
进一步对流变测试数据进行比较，通过实践应用，选出最适合使用的配方通过流动曲线数据的方式把配方数据化，在以后生产过程中通过数据分析进行品控。
本次试验有A\B\C3种样品，每个样品有不同的配方：
测试方法：DIN/ISO/GB/ASTM ,测试系统：CP5000 流变仪
（测试温度：25℃，粘度：mPa.s;1Pa.s=1000mPa.s）

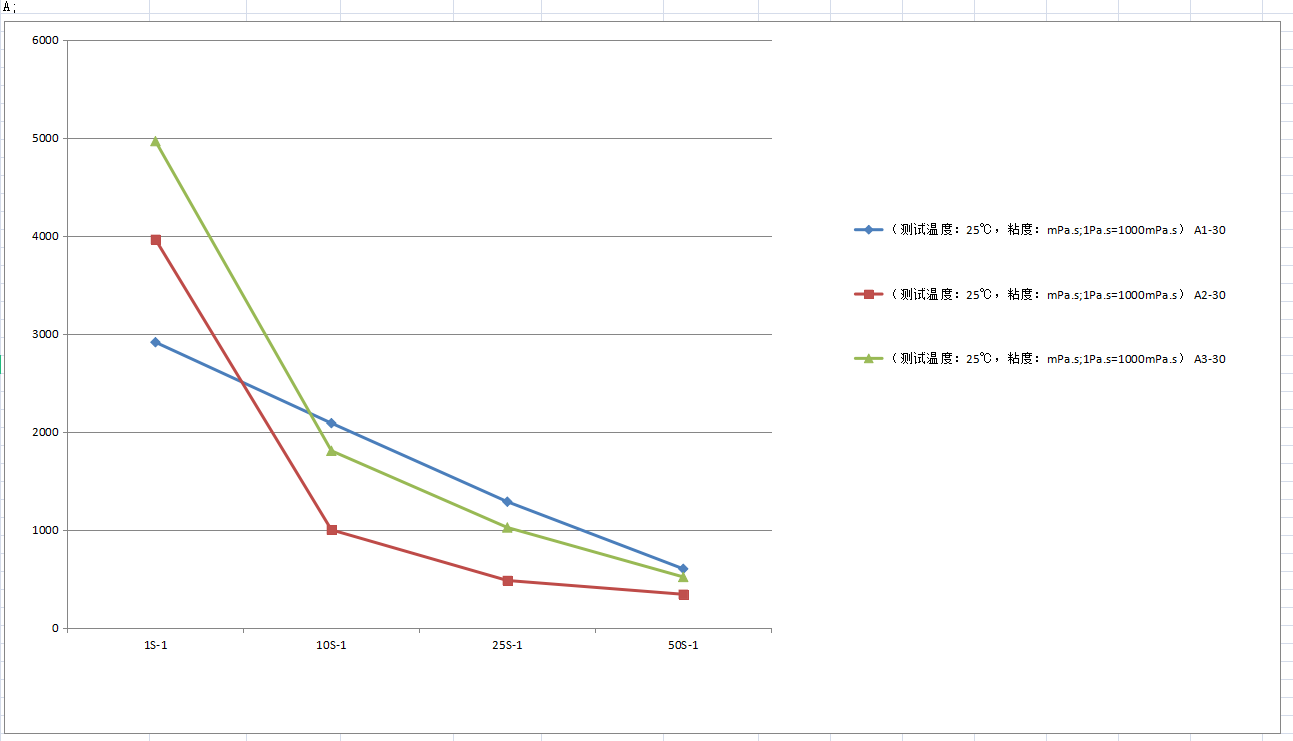

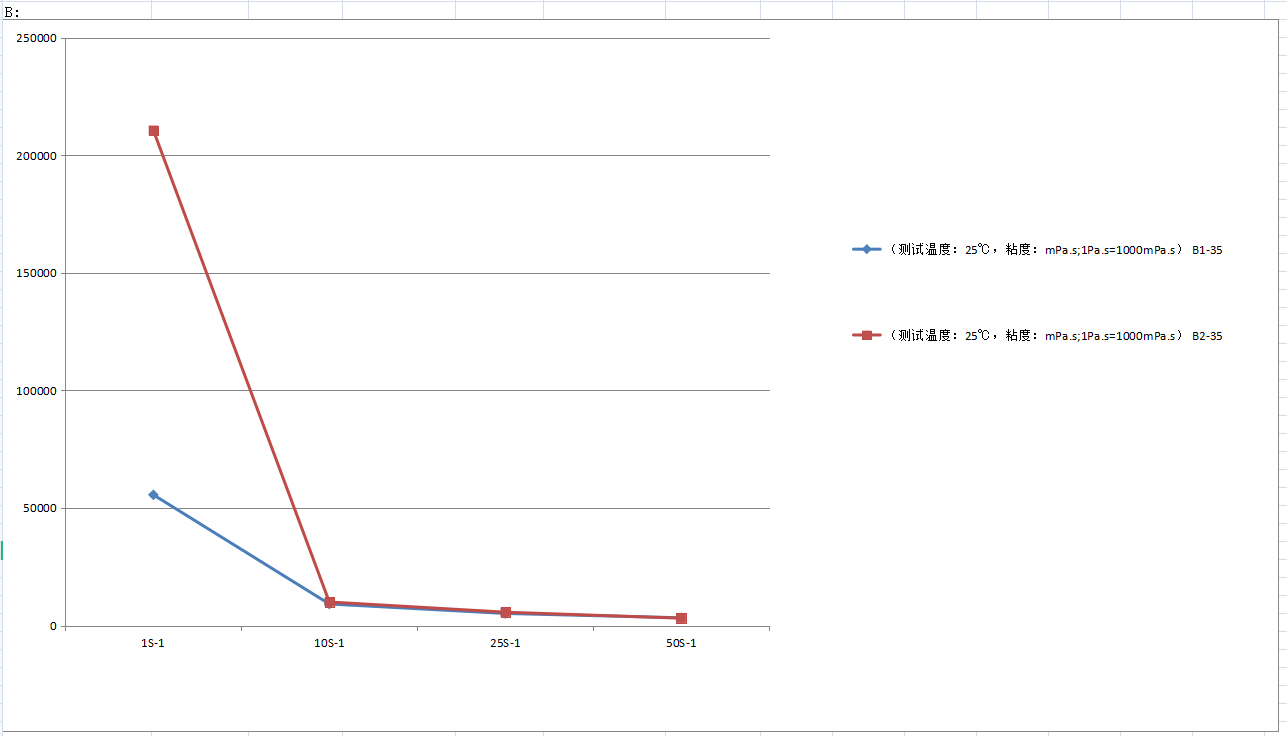

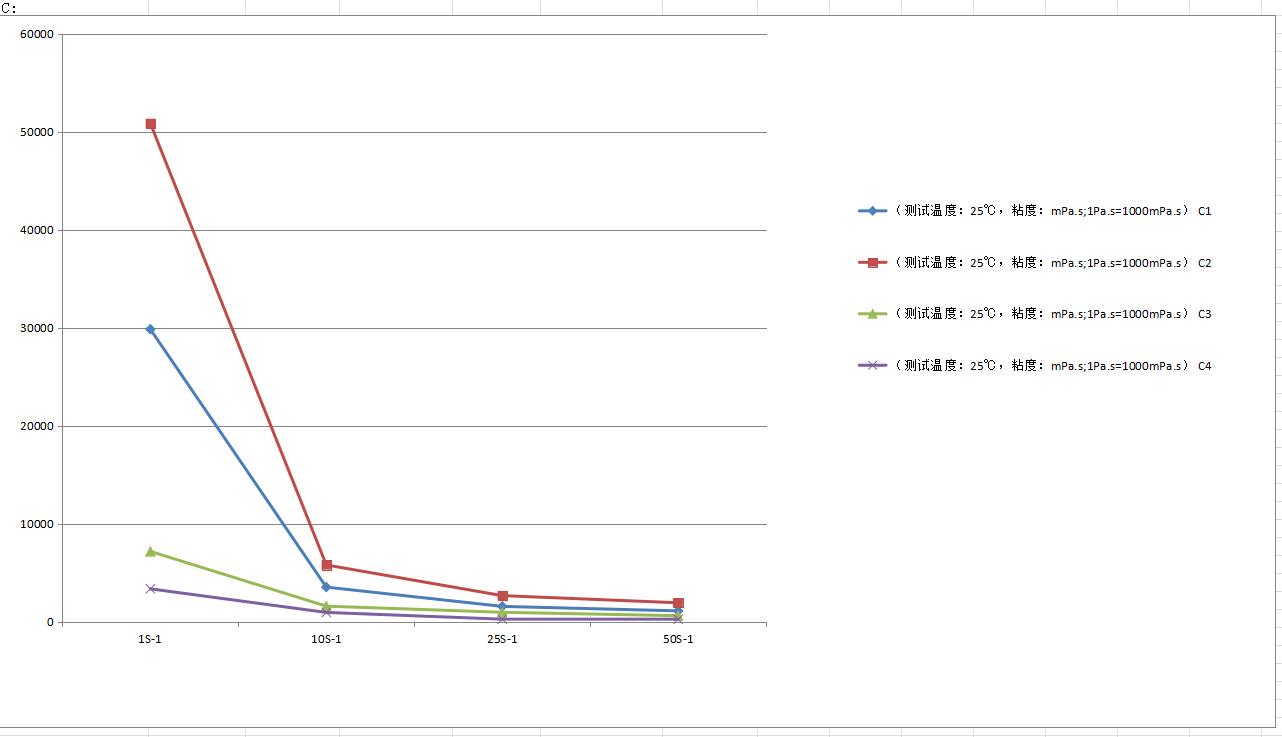

| 剪切速率(s-1) | A1-30 | A2-30 | A3-30 | B1-35 | B2-35 | C1 | C2 | C3 | C4 |
| 1S-1 | 2913 | 3963 | 4966 | 55626 | 210673 | 29844 | 50854 | 7163 | 3343 |
| 10S-1 | 2087 | 998 | 1805 | 9197 | 10037 | 3519 | 5783 | 1576 | 936 |
| 25S-1 | 1285 | 481 | 1022 | 5165 | 5707 | 1553 | 2651 | 951 | 248 |
| 50S-1 | 600 | 340 | 517 | 3327 | 3150 | 1095 | 1920 | 601 | 239 |
| 屈服应力mPa | 0 | 9222 | 0 | 63463 | 112455 | 21685 | 46874 | 11306 | 5171 |
| 触变性Pa/s | 4480 | 976 | 4972 | 23986 | 21601 | 7093 | 11106 | 5614 | 1554 |
| 剪切稀化系数 | 0.557 | 0.442 |
